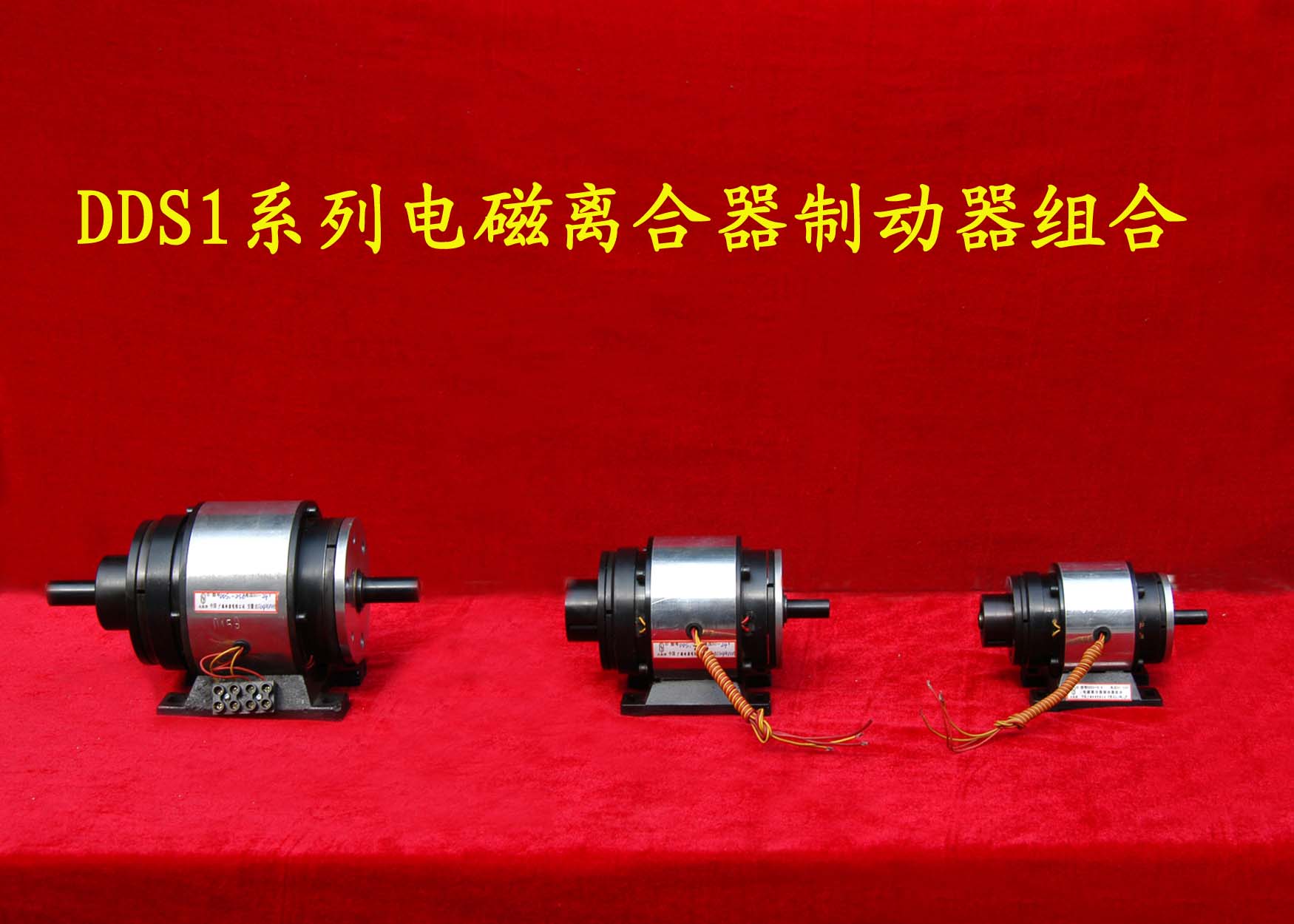

DDS1系列电磁离合制动器组合是将干式单片电磁离合器、制动器结合在一体的组合体，起离合、寸动、变速、正逆转及制动、保持、定位、高频运转等作用。
DDS1系列电磁离合制动器组合由离合器部分、制动器部分、传动轴、基座等组成，无空载力矩、使用寿命长、动作灵敏、性能稳定、安装调整方便。
技术参数：
| DDS1-0.6 | DDS1-1.2 | DDS1-2.5 | DDS1-5 | DDS1-10 | |
| 额定力矩Me(Nm) | 6 | 12 | 25 | 50 | 100 |
| 接通时间T1(ms) | 55 | 75 | 120 | 140 | 150 |
| 断开时间T2(ms) | 15 | 25 | 35 | 45 | 55 |
| 额定电压DC(V) | 24 | ||||
| 额定功率P20℃(W) | 13 | 16 | 20 | 32 | 35 |
| 允许最大相对转速(rpm) | 6000 | 4000 | 3500 | 3000 |
3000 |
外形安装及尺寸：
1.联结（输入端） 2.离合器 3.外壳 4.底座 5.接线板 6.制动器 7.制动器联结 8.轴(输出端)
| d1 | d2 | d | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | b1 | b | h | |
| DDS1-0.6 | 80 | 38 | 11 | 181 | 105.5 | 25 | 20 | 65.5 | 75 | 90 | 52.5 | 80 | 22 | 14 | 13.5 | 6.5 | 4 | 55 |
| DDS1-1.2 | 105 | 45 | 14 | 217 | 126.5 | 30 | 25 | 78.5 | 90 | 105 | 65 | 90 | 25 | 22 | 13.5 | 6.5 | 5 | 65 |
| DDS1-2.5 | 130 | 55 | 19 | 270 | 154 | 40 | 30 | 98 | 110 | 130 | 80 | 110 | 36 | 25 | 15 | 9 | 6 | 80 |
| DDS1-5 | 158 | 64 | 24 | 332 | 184 | 50 | 40 | 121 | 135 | 160 | 105 | 140 | 45 | 36 | 20 | 11 | 8 | 90 |
| DDS1-10 | 190 | 75 | 28 | 397 | 221 | 60 | 50 | 149 | 160 | 185 | 135 | 175 | 56 | 56 | 24 | 11 | 10 |
112 |
使用说明：该离合器制动器组合属干式单片，必须在无油污状态下使用。
