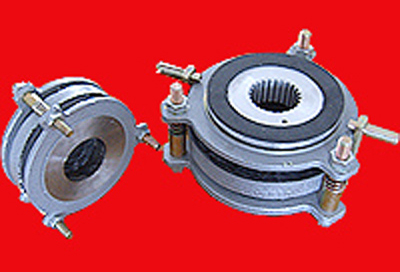

JDZ系列交流电磁失电制动器

查看详情

一、用途
JDZ系列电磁失电制动器为通电脱离（释放），断电时弹簧施压的交流摩擦式电磁制动器（以下简称制动器）。它主要与Y系列电动机配套成一种新型的YEJ系列电磁制动三相异步电动机。广泛用于冶金、建筑、化工、食品、机械、包装、纺织、运输船舶等机械,实现快速停车和准确定位，能用在断电时安全（防险）制动等场合。这种制动器具有制动时间快、结构紧凑、安装方便、适应性广;工作频次高、动作灵敏、制动可靠;接线方便、无需整流器等优点，是一种理想的自动化控制执行元件。

二、使用条件
制动器在下列条件下能可靠地工作：
2.1 海拔高度不超过1000m。
2.2 环境空气温度最高不超40℃，最低温度为-15℃。
2.3 周围空气的相对湿度不大于90%。
2.4 周围介质中、无严重腐蚀金属和破坏绝缘的气体与尘埃。
2.5 电压波动不超过 5%和-15%的额定电压，其工作方式为连续工作制。制动器线圈绝缘等级采用B级。

三、结构工作原理
制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、齿轮套、安装板、手动释放装置、安装螺杆等组成。制动器安装在电动机的后端盖上（或设备的法兰盘上），并调整安装螺杆到规定的气隙值。齿轮套固定于轴上，其外齿与制动盘的内齿配合，工作时传递力矩，制动盘在齿轮套上能轴向移动。
当制动器的励磁线圈通电时，线圈产生磁场使衔铁吸向磁轭，衔铁与制动盘脱离（释放），这时传动轴带着制动盘正常启动和运转；当线圈断电时，磁场消失，弹簧施压于衔铁，将制动盘上的摩擦片压紧，产生摩擦力而达到制动目的。
制动器按额定制动力矩分为08；15；30；40；80；160；200等规格，以满足YEJ电机标准的要求，并可根据用户需要，设计生产其它规格产品。

技术参数：

	JDZ-08	JDZ-15	JDZ-30	JDZ-40	JDZ-80	JDZ-160	JDZ-200
额定制动力矩 Me（N.m）	8	15	30	40	80	160	20
励磁功率 P20℃（W）	40	50	60	60	65	70	90
接通时间（ms）	60	63	87	110	130	140	150
断开时间（ms）	50	55	75	95	120	130	140
励磁电压AC（V）	380V 50HZ
允许最高工作转速n(r/min)	3000

使用说明：注：可为用户设计电压为220V、60HZ的制动器，绝缘等级可另设计为F级和H级

	D	D1	D2	D3	D4	D5	d	b	h	L	L1	B	B1	B2	D6	M	B3	δ
JDZ-08	152	136	25	25	65	92	19.8	6	21.6	20	3.5	60.4	184	10	11	3-M8	75	0.4
JDZ-15	162	146	28	30	65	97	24.8	8	28.1	25	3.5	74.5	200	10.5	11	3-M8	90	0.4
JDZ-30	188	168	60	55	80	116	29.5	8	32.8	20	3	76.5	231	11	12	3-M12	97	0.5
JDZ-40	214	185	48	60	90	130	29.5	8	32.8	30	3	85.5	240	11	12	3-M12	104	0.5
JDZ-80	240	210	45	46	104	150	39.5	12	42.8	30	3	91.5	283	11	13	3-M14	112	0.5
JDZ-160	285	255	70	68	120	179	44.5	12	47.8	35	4	104.5	338	12.5	15	4-M14	127	0.6
JDZ-200	330	300	118	100	150	220	49	14	52.8	40	3.5	110	394	16.5	17	4-M14	132	0.8

该制动器属干式，必须在无油状态下工作，以免影响力矩；制动器安装时，先调到规定的工作气隙δ值，并使气隙均匀，然后将螺母6并紧在电机端盖上；该制动器应水平安装，不宜垂直安装；制动器δ值不能超过最大工作气隙，否则应重新调整δ到规定值。

1.安装螺栓 2.磁轭组件 3.调整螺母 4.弹簧 5.衔铁组件 6.紧固螺母 7.齿轮套 8.制动盘组件 9.手动释放装置
