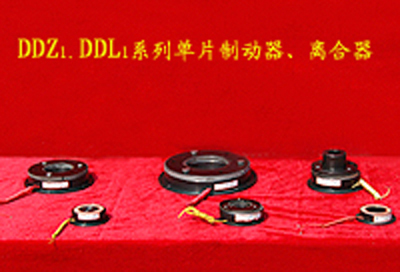

DDL1系列电磁离合器用于各类机械传动系统中，起离合、寸动、变速、正转作用。
离合器由磁轭、线圈、摩擦片、衔铁、联结等组成，线圈通电时产生磁通吸合衔铁，从而产生力矩以达目的。
技术参数：
| DDL1-0.6 | DDL1-1.2 | DDL1-2.5 | DDL1-5 | DDL1-10 | DDL1-16 | DDL1-25 | DDL1-32 | DDL1-50 | DDL1-100 | |
|
额定力矩 Me(Nm) |
6 | 12 | 25 | 50 | 100 | 160 | 250 | 320 | 500 | 1000 |
| 额定功率P20℃(W) | 13 | 16 | 20 | 32 | 40 | 45 | 54 | 60 | 80 | 100 |
|
额定电压 DC(V) |
24 | |||||||||
| 允许最大相对转速(rpm) | 6000 | 4000 | 3500 | 3000 | 2500 | 2500 | 2500 | 2000 | 2000 |
1500 |
安装及外形尺寸：
使用说明：
该离合器属干式必须在无油状态下工作；与离合器配合的轴孔与轴的精度为H8/h7，同轴度不大于0.1mm；安装后，不允许轴向窜动，同时保证工作气隙。
安装示意图：
将磁轭安装在机体上，衔铁 将磁轭安装在机体上，衔铁、 分轴安装（注意机体
和弹簧片直接装上皮带轮 弹簧片和联结直接装上链轮 上凸缘的同轴度）
1.磁轭组件 2.挡板组件 3.衔铁组件 4.Ⅱ型联结 5.Ⅲ型联结
